Co sprawia, że metalowe przekładnie stożkowe są niezawodne w przemysłowym przenoszeniu mocy?

2026-09-18 0 Zostaw mi wiadomość

Metalowe proste koła zębate stożkoweto kompaktowe elementy mechaniczne przeznaczone do przenoszenia ruchu obrotowego i momentu obrotowego pomiędzy przecinającymi się wałami, zwykle tam, gdzie wymagana jest zmiana kierunku przenoszenia. Ich prosta geometria zębów zapewnia im stosunkowo prostą konstrukcję i sprawia, że nadają się do wielu mechanizmów przemysłowych, gdzie ważne jest niezawodne przenoszenie mocy, kompaktowa instalacja, kontrolowane koszty produkcji i prosta konserwacja.

Jednak dla kupujących wybór odpowiedniego koła zębatego oznacza znacznie więcej niż wybór średnicy lub liczby zębów. Gatunek materiału, twardość, przełożenie przekładni, kąt nacisku, rozmieszczenie wałów, dokładność zębów, szerokość powierzchni czołowej, prędkość robocza, smarowanie, dokładność montażu i oczekiwane obciążenie mają wpływ na rzeczywistą wydajność. W tym przewodniku wyjaśniono najważniejsze kwestie w praktyce i pokazano, jak odpowiednio dobrana przekładnia może pomóc w zmniejszeniu przedwczesnego zużycia, nadmiernego hałasu, niedopasowania wymiarowego i nieoczekiwanych kosztów konserwacji.

Spis treści

Czym są metalowe przekładnie stożkowe proste
Kluczowe cechy konstrukcyjne
Zagadnienia dotyczące materiału i obróbki cieplnej
Jak projekt wpływa na wydajność
Zastosowania przemysłowe
Co kupujący powinni sprawdzić przed złożeniem zamówienia
Produkcja i kontrola jakości
Typowe problemy i ich przyczyny
Proste koła zębate stożkowe i spiralne koła zębate stożkowe
Dostosowane metalowe proste koła zębate stożkowe
Często zadawane pytania
Wniosek

1. Czym są metalowe przekładnie stożkowe proste

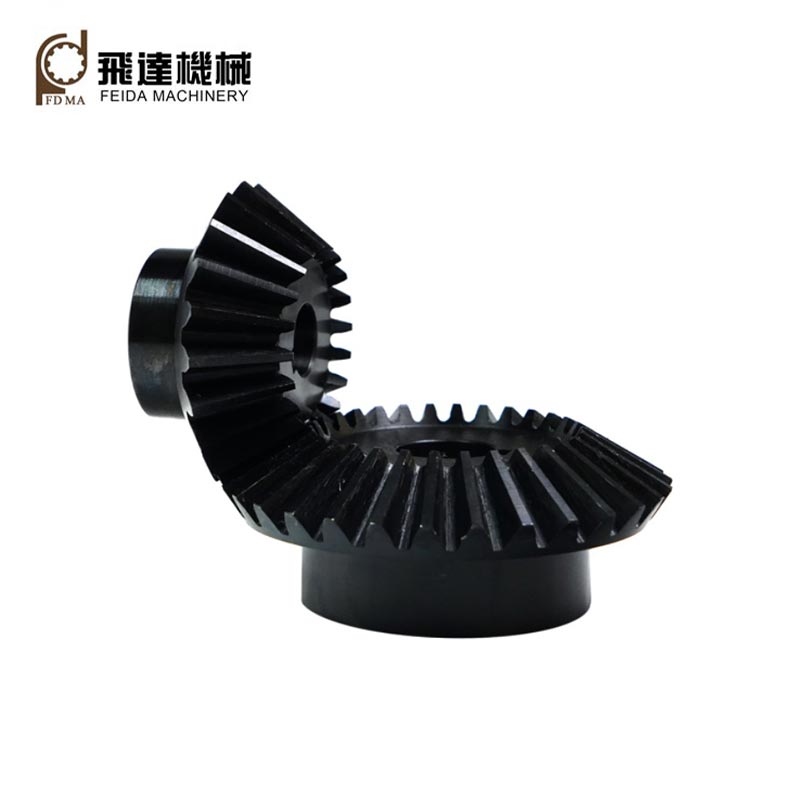

Metalowe przekładnie stożkowe to stożkowe koła zębate z prostymi zębami rozmieszczonymi wzdłuż powierzchni stożka podziałowego. Kiedy para kół zębatych stożkowych zazębia się, mogą przenosić ruch pomiędzy przecinającymi się wałami, zmieniając jednocześnie kierunek przenoszenia mocy.

W porównaniu z cylindrycznymi zębatkami czołowymi geometria przekładni stożkowej jest bardziej trójwymiarowa, ponieważ wymiary jej zębów zmieniają się na szerokości czołowej. Kształt zęba, stożek podziałowy, kąt wału, szerokość powierzchni czołowej, luz i położenie montażowe należy zatem rozpatrywać jako kompletny system, a nie jako pojedyncze wymiary.

Proste przekładnie stożkowe są szczególnie atrakcyjne, gdy zastosowanie nie wymaga płynnego włączania przy dużej prędkości, charakterystycznego dla bardziej złożonych konstrukcji z zakrzywionymi zębami. Ich stosunkowo proste rozmieszczenie zębów może być również korzystne w przypadku niektórych układów mechanicznych o niskiej do średniej prędkości, sprzętu kompaktowego, napędów maszyn i zastosowań zamiennych.

Kluczowy punkt: Prostą przekładnię stożkową należy dobierać w zależności od całego układu przeniesienia napędu, a nie tylko na podstawie średnicy zewnętrznej lub liczby zębów.

2. Kluczowe cechy konstrukcyjne

Niezawodny bieg zaczyna się od dokładnego zrozumienia jego geometrii. Kilka parametrów ma bezpośredni wpływ na kompatybilność, nośność i instalację.

Parametr	Dlaczego to ma znaczenie	Obawy kupującego
Liczba zębów	Wpływa na przełożenie i geometrię przekładni.	Musi pasować do współpracującego sprzętu.
Średnica podziałowa	Określa podstawowe wymiary przekładni.	Ważne dla przestrzeni instalacyjnej.
Szerokość twarzy	Wpływa na kontakt zębów i rozkład obciążenia.	Musi odpowiadać zamierzonemu obciążeniu.
Kąt wału	Definiuje względną orientację wałów.	Krytyczne dla zgodności krycia.
Reakcja	Zapewnia niezbędny luz roboczy.	Nadmierny lub niewystarczający luz może powodować problemy.

3. Zagadnienia dotyczące materiału i obróbki cieplnej

Wybór materiału to jedna z najważniejszych decyzji przy zakupie metalowych kół zębatych. Przekładnia stosowana w lekko obciążonym mechanizmie pakującym ma zupełnie inne wymagania niż przekładnia pracująca w sposób ciągły pod wysokim momentem obrotowym.

Typowe rozwiązania inżynieryjne obejmują stale węglowe, stale stopowe, stale nierdzewne i inne specjalistyczne gatunki metali. Wybór odpowiedniego materiału zależy od obciążenia, środowiska pracy, narażenia na korozję, prędkości, oczekiwanej żywotności, metody produkcji i dostępnej obróbki cieplnej.

Stal węglowa:Często brany pod uwagę w przypadku zastosowań mechanicznych, w których koszty są wrażliwe, gdzie obowiązują umiarkowane wymagania dotyczące wydajności.
Stal stopowa:Odpowiednie, gdy wymagana jest większa wytrzymałość, odporność na zużycie lub możliwość obróbki cieplnej.
Stal nierdzewna:Przydatne, gdy odporność na korozję jest ważnym czynnikiem.
Stal ulepszona cieplnie:Może zapewnić twardszą powierzchnię roboczą przy jednoczesnym zachowaniu odpowiednich właściwości rdzenia, jeśli jest odpowiednio określony.

Nigdy nie należy wybierać obróbki cieplnej niezależnie od konstrukcji przekładni. Twardość, głębokość obudowy, jeśli ma to zastosowanie, właściwości rdzenia, stabilność wymiarową i późniejsze wymagania dotyczące wykończenia, należy rozpatrywać łącznie.

4. Jak projekt wpływa na wydajność

Wydajność przekładni zależy od interakcji między geometrią, materiałem, dokładnością produkcji, instalacją, smarowaniem i warunkami pracy. Teoretycznie odpowiednia przekładnia może nadal działać słabo, jeśli współpracujące elementy są nieprawidłowo ustawione.

Obciążenie

Moment obrotowy i przenoszona moc określają wymaganą wytrzymałość zębów i całkowite wymiary przekładni.

Prędkość

Wyższa prędkość robocza może zwiększyć wrażliwość na dokładność zębów, wibracje, smarowanie i wyważanie.

Wyrównanie

Nieprawidłowe ustawienie wału lub oprawy może spowodować nierówny kontakt i przyspieszyć zużycie zębów.

Smarowanie

Właściwy dobór smaru i jego konserwacja pomagają zmniejszyć tarcie, ciepło i uszkodzenia powierzchni.

5. Zastosowania przemysłowe

Metalowe przekładnie stożkowe można znaleźć w układach mechanicznych, które wymagają kątowego przenoszenia mocy bez konieczności stosowania bardzo złożonej konfiguracji przekładni.

Maszyny przemysłowe i zespoły przekładni
Sprzęt do transportu materiałów
Maszyny pakujące
Systemy transportowe
Maszyny rolnicze
Obrabiarki i mechanizmy pomocnicze
Samochodowe i związane z pojazdami systemy mechaniczne
Urządzenia do przenoszenia napędu ogólnego przeznaczenia
Niestandardowe zespoły mechaniczne

Przydatność prostych przekładni stożkowych zależy od rzeczywistych warunków pracy. Zastosowania wymagające dużych prędkości i niskiego poziomu hałasu mogą wymagać innej konfiguracji przekładni stożkowej, podczas gdy prostsze systemy mogą skorzystać na prostej geometrii prostych zębów.

6. Co kupujący powinni sprawdzić przed złożeniem zamówienia

Wiele problemów zakupowych ma miejsce dlatego, że kupujący podaje jedynie nazwę produktu i podstawową średnicę. W przypadku przekładni zamiennej lub niestandardowej producent potrzebuje wystarczających informacji, aby odtworzyć zamierzoną zależność przekładni.

Liczba zębów na zębniku i przekładni
Wymagane przełożenie skrzyni biegów
Informacje o skoku lub module
Kąt nacisku i odpowiednia geometria
Kąt wału
Średnica zewnętrzna i szerokość czołowa
Wymagania dotyczące średnicy otworu i rowka wpustowego
Wymagany materiał
Wymagania dotyczące obróbki cieplnej
Prędkość robocza i moment obrotowy
Wymiary montażowe
Wymagana ilość i harmonogram produkcji
Wymagania dotyczące kontroli i wymiarów

Jeśli dostępny jest oryginalny bieg, dostarczenie rysunku, próbki, zdjęć z pomiarami lub pełnej specyfikacji koła zębatego może znacznie zmniejszyć błędy w komunikacji. W przypadku projektów zamiennych informacja o sprzęcie współpracującym jest równie ważna, ponieważ dwa koła zębate muszą być kompatybilne jako para.

7. Produkcja i kontrola jakości

Jakość produkcji ma bezpośredni wpływ na kontakt zębów, spójność wymiarową, zachowanie podczas pracy i żywotność. Proste koła zębate stożkowe mają geometrię stożkową, więc kontrolowanie kształtu zęba i powiązanych wymiarów wymaga odpowiedniego sprzętu, oprzyrządowania, metod pomiarowych i kontroli procesu.

Niezawodny proces produkcyjny zwykle obejmuje weryfikację materiału, przygotowanie półwyrobu, wycinanie zębów, obróbkę cieplną, jeśli jest to wymagane, obróbkę wykańczającą, kontrolę wymiarową i ostateczną weryfikację jakości. W zależności od zastosowania kontrola może obejmować wymiary zębów, bicie, luz, wymiary otworu, twardość, stan powierzchni i wydajność łączenia.

W przypadku niestandardowych zamówień przemysłowych kupujący powinni również zapytać, w jaki sposób zatwierdzane są próbki produkcyjne i w jaki sposób utrzymuje się spójność wymiarową podczas produkcji seryjnej. Dostawca potrafiący jasno informować o rysunkach, tolerancjach, materiałach i wymaganiach dotyczących kontroli może pomóc w zapobieganiu kosztownym przeróbkom.

8. Typowe problemy i ich przyczyny

Zaobserwowany problem	Możliwa przyczyna	Zalecana kontrola
Nienormalny hałas	Złe ustawienie, nieodpowiedni styk, nadmierny luz lub warunki pracy.	Sprawdź montaż, luz, smarowanie i kontakt zębów.
Szybkie zużycie zębów	Duże obciążenie, niewystarczające smarowanie, zanieczyszczenie lub nieodpowiednia twardość.	Sprawdź obciążenie, smar, materiał i stan powierzchni.
Nierówny kontakt	Niewspółosiowość wału lub niedopasowanie wymiarowe.	Sprawdź położenie montażowe i wymiary współpracującej przekładni.
Przedwczesna awaria	Przeciążenie, obciążenie udarowe, niewłaściwy materiał lub niewystarczający margines projektowy.	Przelicz ponownie warunki pracy i przejrzyj specyfikacje przekładni.

9. Proste koła zębate stożkowe i spiralne koła zębate stożkowe

Zarówno proste, jak i spiralne koła zębate stożkowe przenoszą moc pomiędzy przecinającymi się wałami, ale ich geometria zębów jest inna. W prostych zębatkach stożkowych zastosowano proste zęby stożkowe, natomiast w przekładniach stożkowych spiralnych zastosowano zęby zakrzywione.

Funkcja	Prosta przekładnia stożkowa	Przekładnia stożkowa spiralna
Forma zęba	Prosty	Zakrzywiony
Złożoność produkcji	Generalnie prostsze	Generalnie bardziej złożone
Typowa siła aplikacji	Wiele systemów o niskiej i średniej prędkości	Często wybierane do wymagających, płynnie działających aplikacji
Charakterystyka robocza	Proste i bezpośrednie zaangażowanie zębów	Bardziej stopniowe zazębianie się zębów

Odpowiednia konfiguracja zależy od prędkości, obciążenia, wymagań dotyczących hałasu, przestrzeni instalacyjnej, możliwości produkcyjnych i całkowitych wymagań systemowych. Dlatego też przekładnię należy dobierać w zależności od maszyny, a nie porównywać style zębów osobno.

10. Dostosowane metalowe proste koła zębate stożkowe

Standardowe przekładnie są wygodne, gdy istniejące wymiary odpowiadają maszynie. Jednak wiele projektów przemysłowych wymaga niestandardowych przekładni, ponieważ dostępna przestrzeń montażowa, układ wałów, obciążenie, interfejs montażowy lub wymiary zamienne nie są standardowe.

Jinjiang Feida Machinery Co., Ltd. można uwzględnić w projektach wymagających niestandardowych komponentów metalowych przekładni w oparciu o rysunki techniczne, próbki, wymagania wymiarowe lub informacje o aplikacji. Dla nabywców B2B najbardziej użytecznym punktem wyjścia jest pełna specyfikacja techniczna, a nie samo pytanie o cenę za „przekładnie stożkowe proste”.

Praktyczny opis dostosowywania

Kontaktując się z producentem przygotuj:

Rysunki przekładni lub pliki CAD
Liczba zębów i przełożenie przekładni
Informacje o module lub skoku
Kąt wału i wymiary montażowe
Wymagania dotyczące materiału i twardości
Roboczy moment obrotowy i prędkość
Wymagana ilość
Środowisko aplikacji
Wymagania dotyczące kontroli i tolerancji
Docelowy harmonogram dostaw

Informacje te pozwalają producentowi ocenić, czy zaproponowany projekt, materiał, trasa obróbki i wymagania jakościowe są zgodne z zamierzonym zastosowaniem.

11. Często zadawane pytania

Czy metalowe przekładnie stożkowe nadają się do maszyn przemysłowych?

Tak. Można je stosować w wielu przemysłowych układach przekładniowych, gdzie wymagane są przecinające się wały i kątowe przenoszenie mocy. Przydatność zależy od rzeczywistego momentu obrotowego, prędkości, cyklu pracy, ustawienia, wymagań dotyczących hałasu i warunków środowiskowych.

Jaki materiał jest powszechnie używany do metalowych przekładni stożkowych?

Powszechnym wyborem są stale węglowe i stale stopowe, natomiast do określonych środowisk można wybrać stal nierdzewną i inne specjalistyczne materiały. Odpowiedni gatunek należy określić na podstawie obciążenia, zużycia, korozji, obróbki cieplnej i wymagań produkcyjnych.

Czy proste koła zębate stożkowe można dostosować?

Tak. Dostosowanie może obejmować liczbę zębów, moduł, wymiary, otwór, wpust, kąt wału, materiał, twardość, tolerancje i inne wymagania dotyczące interfejsu. Rysunki techniczne lub próbki mogą sprawić, że proces dostosowywania będzie bardziej precyzyjny.

Jak można zmniejszyć hałas przekładni?

Na hałas może mieć wpływ dokładność zębów, luz, wyrównanie, stan powierzchni, smarowanie, prędkość obrotowa i sztywność mocowania. Zamiast zakładać, że za uszkodzenie odpowiada sama przekładnia, należy sprawdzić cały zespół przekładni.

Jakie informacje powinienem podać, prosząc o wycenę?

Jeśli to możliwe, należy dostarczyć rysunki lub próbki wraz z liczbą zębów, modułem lub podziałką, wymiarami, materiałem, twardością, kątem wału, szczegółami otworu, warunkami pracy, ilością i wymaganiami kontrolnymi. Bardziej kompletne informacje techniczne ogólnie sprawiają, że oferta cenowa i komunikacja produkcyjna są bardziej wydajna.

Jak długo może działać metalowa przekładnia stożkowa?

Żywotność różni się znacznie w zależności od obciążenia, prędkości, materiału, obróbki cieplnej, smarowania, osiowania, zanieczyszczenia, cyklu pracy i dokładności produkcji. Nie ma uniwersalnej wartości żywotności, która miałaby zastosowanie do każdego zastosowania przekładni.

12. Wniosek

Metalowe przekładnie stożkowe pozostają praktycznym rozwiązaniem dla układów mechanicznych, które wymagają niezawodnego przenoszenia mocy kątowej przez przecinające się wały. Ich stosunkowo prosta geometria zębów sprawia, że są one przydatne w szerokiej gamie maszyn, szczególnie gdy zastosowanie kładzie większy nacisk na niezawodną przekładnię, kompaktową instalację, kontrolowane wymagania produkcyjne i łatwość konserwacji niż na wyjątkowo cichą pracę przy dużych prędkościach.

Dla kupującego najważniejszym krokiem jest dopasowanie specyfikacji sprzętu do rzeczywistego środowiska pracy. Przed rozpoczęciem produkcji należy wziąć pod uwagę liczbę zębów, geometrię, materiał, twardość, szerokość powierzchni czołowej, kąt wału, prędkość, moment obrotowy, ustawienie, smarowanie i tolerancje produkcyjne.

Niezależnie od tego, czy potrzebujesz komponentów zamiennych, partii produkcyjnych czy specjalnie zaprojektowanych części do przekładni, jasna komunikacja techniczna może pomóc w ograniczeniu problemów ze zgodnością i niepotrzebnych kosztów rozwoju.Jinjiang Feida Machinery Co., Ltd.może współpracować z klientami w zakresie niestandardowych wymagań dotyczących sprzętu w oparciu o specyfikacje projektu i potrzeby aplikacji.

Potrzebujesz niestandardowych metalowych prostych przekładni stożkowych?

Udostępnij swój rysunek, próbkę, wymiary, wymagania materiałowe lub szczegóły zastosowania firmie Jinjiang Feida Machinery Co., Ltd. Nasz zespół może pomóc w ocenie specyfikacji i omówieniu odpowiedniego, dostosowanego rozwiązania w zakresie przekładni dla Twojej maszyny. Skontaktuj się z nami.
