W jaki sposób przekładnie wewnętrzne poprawiają precyzję i przenoszenie mocy?

Przekładnie wewnętrzneto precyzyjne elementy przekładni, w których zęby są uformowane na wewnętrznej powierzchni koła zębatego w kształcie pierścienia. W połączeniu z przekładnią zewnętrzną, przekładnią planetarną lub zębnikiem mogą zapewnić kompaktowe przenoszenie mocy, wysoki moment obrotowy, płynne załączanie i efektywne wykorzystanie przestrzeni montażowej. Jednakże wybór niewłaściwego profilu zęba, materiału, tolerancji produkcyjnej, metody smarowania lub współpracującej przekładni może prowadzić do hałasu, przyspieszonego zużycia, luzów i przedwczesnej awarii.

W tym przewodniku wyjaśniono, jak działają przekładnie wewnętrzne, dlaczego są ważne, gdzie są stosowane, jak je prawidłowo dobrać i co kupujący powinni sprawdzić przed złożeniem zamówienia.

Spis treści

1. Zrozumienie przekładni wewnętrznych
2. Jak działa struktura
3. Kluczowe zalety wydajności
4. Typowe zastosowania przemysłowe
5. Porównanie przekładni wewnętrznej i zewnętrznej
6. Jak wybrać odpowiednią przekładnię wewnętrzną
7. Względy produkcyjne i jakościowe
8. Instalacja i konserwacja
9. Lista kontrolna zakupów
10. Często zadawane pytania
11. Ostateczne dania na wynos

1. Zrozumienie przekładni wewnętrznych

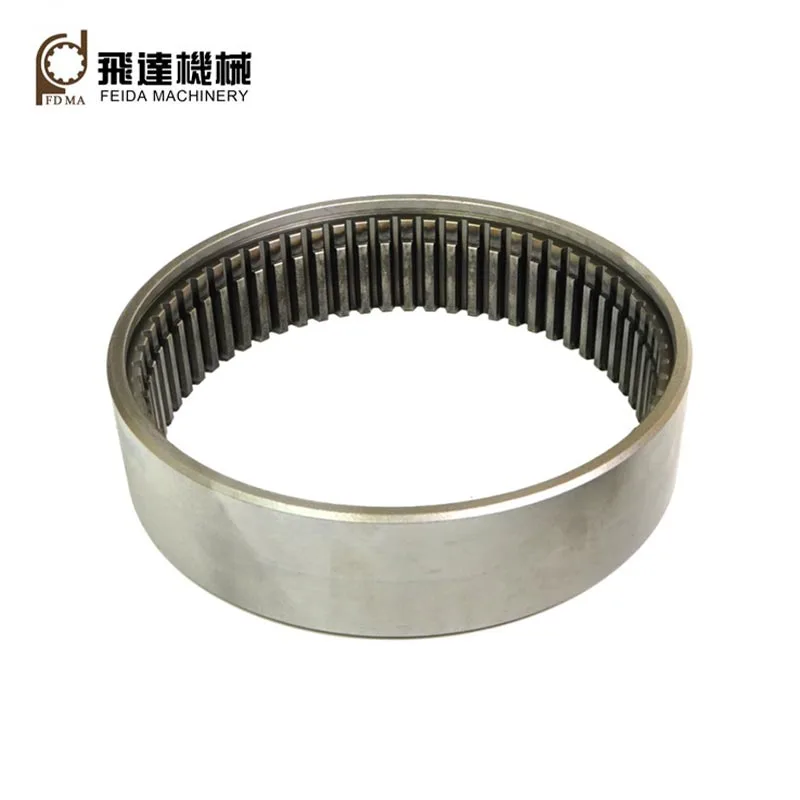

Koło wewnętrzne to pierścień zębaty, w którym zęby koła zębatego są umieszczone na obwodzie wewnętrznym, a nie na średnicy zewnętrznej. Zwykle współpracuje z zewnętrznym kołem zębatym lub zębnikiem, którego zęby wchodzą w wewnętrzny profil zęba.

Takie rozwiązanie powoduje zasadniczo odmienną geometrię przekładni od konwencjonalnej pary kół zębatych zewnętrznych. Zamiast umieszczać dwa koła zębate obok siebie, mniejsze koło może pracować wewnątrz większego pierścienia. Rezultatem jest kompaktowy mechanizm zdolny do przenoszenia ruchu obrotowego i momentu obrotowego w stosunkowo małej obudowie.

Przekładnie wewnętrzne są szczególnie cenne, gdy projektanci potrzebują wysokich przełożeń redukcyjnych, koncentrycznych układów wejściowych i wyjściowych, stabilnej pracy lub efektywnego wykorzystania dostępnej przestrzeni. Dlatego są powszechnie kojarzone z układami przekładni planetarnych, maszynami precyzyjnymi, urządzeniami automatyki, napędami przemysłowymi i specjalistycznymi zespołami mechanicznymi.

2. Jak działa struktura

Zasada działania jest prosta: siła obrotowa przenoszona jest poprzez styk zębów koła wewnętrznego z współpracującym kołem zewnętrznym. Gdy jeden element się obraca, powierzchnie zębów dociskają się do siebie i tworzą kontrolowany ruch.

W przekładni planetarnej koło wewnętrzne jest powszechnie nazywane kołem koronowym. Współpracuje z przekładniami planetarnymi i kołem słonecznym, tworząc różne zależności prędkości i momentu obrotowego w zależności od tego, który element jest nieruchomy, który otrzymuje sygnał wejściowy, a który zapewnia moc wyjściową.

3. Kluczowe zalety wydajności

Dla inżynierów i producentów sprzętu przekładnie wewnętrzne mogą jednocześnie sprostać kilku wyzwaniom związanym z projektowaniem mechanicznym.

Korzyści te stają się szczególnie ważne, gdy maszyna musi zapewniać niezawodny ruch przy ograniczonej przestrzeni instalacyjnej. In precision applications, even small improvements in gear accuracy can influence positioning consistency, operating noise, component life, and overall system efficiency.

4. Typowe zastosowania przemysłowe

Przekładnie wewnętrzne można znaleźć w wielu systemach, w których wymagana jest zwarta i kontrolowana przekładnia. Ich zastosowania rozciągają się od maszyn ciężkich po automatyzację precyzyjną.

• Przekładnie planetarne:Wewnętrzne koła koronowe są podstawowymi elementami wielu przekładni planetarnych.
• Maszyny przemysłowe:Kompaktowe układy przekładni mogą pomóc w napędzaniu sprzętu, w którym przestrzeń instalacyjna jest ograniczona.
• Robotyka i automatyka:Dokładne przekładnie wewnętrzne mogą wspierać kontrolowany ruch i powtarzalne pozycjonowanie.
• Sprzęt do transportu materiałów:Systemy przekładniowe mogą zapewniać kontrolowany moment obrotowy dla przenośników, mechanizmów podnoszących i zespołów napędowych.
• Systemy motoryzacyjne i mobilne:Przekładnie planetarne wykorzystują wewnętrzne koła zębate koronowe, aby osiągnąć różne zależności prędkości i momentu obrotowego.
• Obrabiarki:Precyzyjne elementy przekładni można stosować w kompaktowych mechanizmach sterowania ruchem.

Wymagania aplikacji znacznie się różnią. W przypadku wolnoobrotowej przekładni przemysłowej priorytetem może być nośność i trwałość, podczas gdy w przypadku zrobotyzowanego siłownika większy nacisk można położyć na luz, hałas, dokładność wymiarową i powtarzalność.

5. Porównanie przekładni wewnętrznej i zewnętrznej

Przekładnie wewnętrzne i zewnętrzne nie są po prostu wymiennymi wersjami tego samego elementu. Różnią się one geometrią, warunkami zazębienia, zastosowaniami i względami produkcyjnymi.

6. Jak wybrać odpowiednią przekładnię wewnętrzną

Wybór przekładni wewnętrznej należy rozpocząć od warunków pracy, a nie od średnicy zewnętrznej lub liczby zębów. Technicznie odpowiednia przekładnia musi pasować do całego układu przeniesienia napędu.

1. Zdefiniuj wymagany moment obrotowy.Określ moment ciągły, moment szczytowy, obciążenia rozruchowe i oczekiwane obciążenia udarowe.
2. Potwierdź przełożenie skrzyni biegów.Liczba zębów musi być zgodna z zamierzonym układem planetarnym lub przekładnią.
3. Sprawdź prędkość obrotową.Wyższe prędkości zwiększają znaczenie wyważenia, dokładności zębów, smarowania i wykończenia powierzchni.
4. Wybierz odpowiedni materiał.Typowe opcje obejmują różne gatunki stali stopowej i inne materiały konstrukcyjne, w zależności od obciążenia i środowiska pracy.
5. Określ twardość i obróbkę.Obróbka cieplna lub hartowanie powierzchniowe może poprawić odporność na zużycie i nośność.
6. Kontroluj tolerancje wymiarowe.Rozmiar otworu, geometrię podziałki, koncentryczność, bicie i profil zęba należy rozpatrywać łącznie.
7. Weź pod uwagę środowisko pracy.Temperatura, zanieczyszczenie, wilgoć, smarowanie i cykl pracy mogą mieć wpływ na żywotność.

7. Względy dotyczące produkcji i jakości

Produkcja przekładni wewnętrznych może wymagać specjalistycznego sprzętu i starannej kontroli procesu, ponieważ zęby znajdują się wewnątrz elementu. Ścieżka produkcyjna zależy od rozmiaru przekładni, geometrii zęba, materiału, wymaganej dokładności, wielkości produkcji i zastosowania.

Do ważnych czynników jakości zalicza się:

• Dokładny profil zęba
• Prawidłowe wymiary podziałki
• Stały odstęp między zębami
• Kontrolowana koncentryczność
• Niskie niepożądane bicie
• Odpowiednia twardość powierzchni
• Odpowiednie wykończenie powierzchni
• Identyfikowalna kontrola jakości

Rzetelny dostawca powinien być w stanie omówić materiał przekładni, proces produkcyjny, wymagania wymiarowe, obróbkę cieplną, standardy kontroli i oczekiwane zastosowanie. W przypadku komponentów niestandardowych należy dokładnie sprawdzić rysunki i specyfikacje techniczne przed rozpoczęciem produkcji.

Jinjiang Feida Machinery Co., Ltd.może współpracować z klientami, którzy wymagają komponentów przekładni przemysłowych i niestandardowych rozwiązań mechanicznych, pomagając kupującym w wyjaśnieniu wymagań technicznych przed rozpoczęciem produkcji.

8. Instalacja i konserwacja

Nawet wysokiej jakości przekładnia wewnętrzna może ulec przedwczesnemu zużyciu, jeśli jest nieprawidłowo zamontowana lub obsługiwana. Prawidłowe ustawienie i smarowanie są szczególnie ważne, ponieważ zęby przekładni muszą utrzymywać zamierzony wzór styku podczas pracy.

Częstotliwość konserwacji powinna odzwierciedlać prędkość roboczą, obciążenie, cykl pracy, poziom zanieczyszczenia i zalecenia producenta. Wczesne wykrycie nieprawidłowego zużycia zębów może zapobiec rozprzestrzenianiu się uszkodzeń na współpracujące koła zębate i łożyska.

9. Lista kontrolna zakupów dla odbiorców przemysłowych

Kupując przekładnie wewnętrzne, kupujący często skupiają się przede wszystkim na cenie. Jednakże najniższa cena początkowa może nie wiązać się z najniższym kosztem całkowitym, jeśli słaba dokładność wymiarowa lub nieodpowiednie materiały skutkują przestojami i kosztami wymiany.

W przypadku niestandardowych przekładni wewnętrznych szczegółowy rysunek techniczny jest jednym z najbardziej przydatnych dokumentów, jakie może dostarczyć kupujący. If a drawing is unavailable, supplying dimensions, photographs, samples, mating gear information, and application data can help a manufacturer evaluate the requirement.

10. Często zadawane pytania

11. Finał na wynos

Przekładnie wewnętrzne stanowią wydajne rozwiązanie dla kompaktowych, wysokowydajnych układów przekładniowych. Ze względu na wewnętrzne rozmieszczenie zębów są one szczególnie przydatne w przekładniach planetarnych i innych zastosowaniach, w których ważna jest przestrzeń, moment obrotowy, precyzja i kontrolowany ruch.

Dla kupujących i inżynierów udane zaopatrzenie to coś więcej niż tylko wybór koła zębatego na podstawie średnicy i liczby zębów. Materiał, geometria zębów, twardość, tolerancja wymiarowa, prędkość robocza, moment obrotowy, smarowanie, współpracujące elementy i kontrola jakości wpływają na końcowe działanie przekładni.

Współpraca z doświadczonym producentem może ułatwić proces specyfikacji, zwłaszcza gdy projekt wymaga niestandardowych wymiarów lub wydajności specyficznej dla aplikacji. Przejrzysty rysunek techniczny, pełne dane eksploatacyjne i dokładne przedstawienie zamierzonego zastosowania mogą znacznie zmniejszyć ryzyko wyboru nieodpowiedniego komponentu.
