W jaki sposób spiralne przekładnie stożkowe poprawiają przenoszenie mocy w wymagających maszynach?

Spiralne koła zębate stożkoweto precyzyjne elementy przekładni przeznaczone do przenoszenia mocy obrotowej pomiędzy przecinającymi się wałami, zapewniając jednocześnie płynną, niezawodną i wydajną pracę. W porównaniu z konwencjonalnymi prostymi przekładniami stożkowymi ich zakrzywiona geometria zębów umożliwia stopniowe zazębianie się zębów, pomagając zmniejszyć wibracje, hałas podczas pracy i obciążenia udarowe. To sprawia, że ​​są one szczególnie cenne w przemysłowych skrzyniach biegów, układach samochodowych, sprzęcie do transportu materiałów, obrabiarkach, maszynach rolniczych i innych zastosowaniach, gdzie niezbędna jest zwarta konstrukcja i niezawodne przenoszenie momentu obrotowego.

W tym przewodniku wyjaśniono zasady działania, kluczowe zalety, typowe zastosowania, względy materiałowe, czynniki wydajności, wymagania konserwacyjne i względy zakupu przekładni zębatych stożkowych. Zwraca także uwagę na typowe problemy klientów i praktyczne sposoby uniknięcia przedwczesnego zużycia, nadmiernego hałasu, przegrzania i awarii skrzyni biegów.

Spis treści

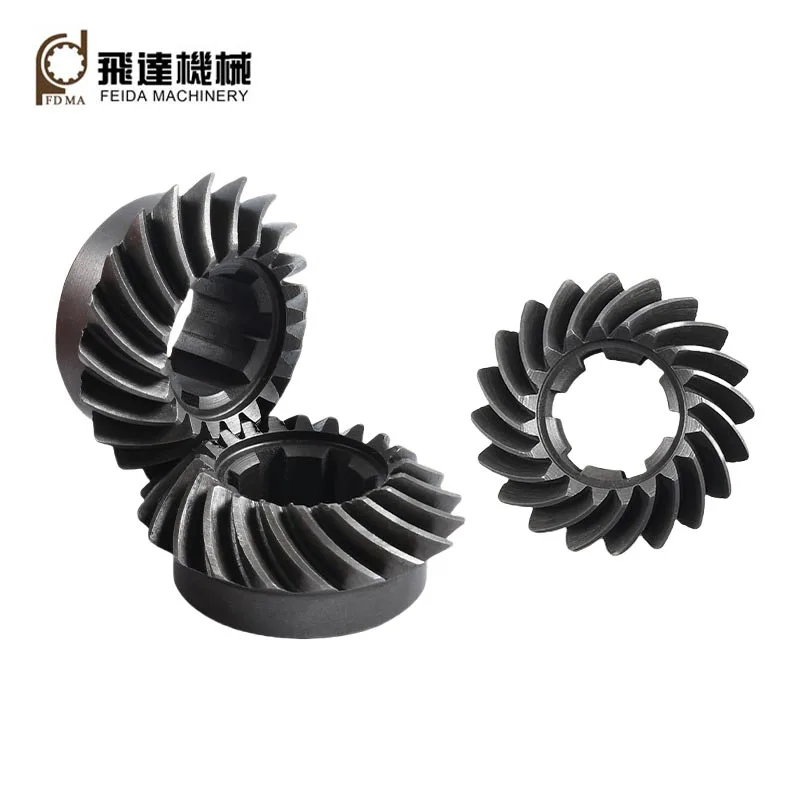

Co to są spiralne koła zębate stożkowe?

Spiralne koła zębate stożkowe to koła zębate stożkowe z zakrzywionymi, ustawionymi pod kątem zębami, które są zwykle używane do przenoszenia ruchu i momentu obrotowego pomiędzy wałami ustawionymi pod kątem, zwykle pod kątem około 90 stopni. Ich spiralny profil zębów zapewnia bardziej stopniowe zazębianie się współpracujących zębów niż prosta przekładnia stożkowa.

Ten stopniowy kontakt jest jednym z głównych powodów, dla których te przekładnie są szeroko stosowane w sprzęcie, w którym liczy się płynny obrót, zmniejszone wibracje i niezawodne przenoszenie momentu obrotowego. Zamiast gwałtownego sprzęgania całej szerokości zęba, spiralna geometria umożliwia postęp kontaktu na powierzchni zęba.

Dla producentów maszyn może to przełożyć się na bardziej stabilną pracę, większy komfort operatora i zmniejszenie wstrząsów mechanicznych. Jednak dla nabywców części zamiennych wybór właściwej geometrii ma kluczowe znaczenie, ponieważ nawet wysokiej jakości przekładnia może działać słabo, jeśli specyfikacja zębów, wymiary lub współpracujące elementy są niezgodne.

Jak działają spiralne przekładnie stożkowe?

Zasada działania jest prosta: jedna przekładnia stożkowa, potocznie zwana zębnikiem, napędza drugą przekładnię stożkową. Ponieważ zęby są rozmieszczone na powierzchniach stożkowych, ruch obrotowy można przekierować z jednego wału na drugi, jednocześnie przenosząc moment obrotowy.

Ponieważ zazębienie zębów jest progresywne, przekładnie spiralno-stożkowe mogą zapewnić płynniejsze przenoszenie mocy przy wyższych prędkościach obrotowych niż wiele alternatywnych rozwiązań z zębami prostymi. Prawidłowe ustawienie pozostaje niezbędne. Złe umiejscowienie wału, nieprawidłowy luz lub niewystarczające smarowanie mogą znacznie zmniejszyć te korzyści.

Jakie są główne zalety przekładni zębatych stożkowych?

Zalety te są szczególnie cenne, gdy maszyny pracują w sposób ciągły. Zmniejszone wibracje i kontrolowane zazębienie zębów mogą pomóc chronić łożyska, wały i inne połączone elementy przed niepotrzebnymi naprężeniami mechanicznymi.

Gdzie powszechnie stosuje się przekładnie stożkowe spiralne?

Przekładnie stożkowe spiralne są stosowane w wielu układach mechanicznych, które wymagają niezawodnego przenoszenia mocy kątowej. Połączenie płynnego załączania, zwartej konstrukcji i możliwości przenoszenia momentu obrotowego sprawia, że ​​są one przydatne zarówno w maszynach standardowych, jak i specjalistycznych.

Jakie czynniki mają znaczenie przy wyborze spiralnych przekładni stożkowych?

Wybór przekładni wyłącznie na podstawie średnicy zewnętrznej lub ceny jest częstym błędem zakupowym. Przekładnia musi pasować do całego układu przeniesienia napędu. Przed złożeniem zapytania ofertowego producenci maszyn i ekipy konserwacyjne powinny przygotować niezbędne parametry eksploatacyjne.

• Przełożenie:Potwierdzić wymaganą zależność pomiędzy prędkością wejściową i wyjściową.
• Moment obrotowy:Identyfikacja normalnych, szczytowych i potencjalnych obciążeń udarowych.
• Prędkość obrotowa:Wyższe prędkości stawiają większe wymagania w zakresie precyzji, wyważenia i smarowania.
• Kąt nacisku:Specyfikacja przekładni musi być zgodna z współpracującym z nią elementem.
• Kąt spirali:Ma to wpływ na zaangażowanie zębów, rozkład obciążenia i charakterystykę pracy.
• Wymiary przekładni:Rozmiar otworu, średnica zewnętrzna, szerokość czołowa i wymiary montażowe muszą pasować do maszyny.
• Tworzywo:Wymagania dotyczące materiałów i obróbki cieplnej powinny odzwierciedlać obciążenie robocze i oczekiwaną żywotność.
• Warunki środowiskowe:Kurz, wilgoć, temperatura i warunki korozyjne mogą mieć wpływ na wymagania dotyczące materiału i obróbki powierzchni.
• Reakcja:Prawidłowy luz jest niezbędny do płynnego działania i zarządzania rozszerzalnością cieplną.

Jak materiały i produkcja wpływają na wydajność przekładni?

Wydajność przekładni zależy nie tylko od geometrii zęba, ale także od doboru materiału, dokładności obróbki i obróbki cieplnej. Przemysłowe przekładnie stożkowe spiralne często muszą wytrzymywać powtarzające się naprężenia kontaktowe, siły zginające i zmienne obciążenia w długich okresach pracy.

Typowe materiały na przekładnie obejmują stale stopowe i inne materiały konstrukcyjne wybrane zgodnie z wymaganiami dotyczącymi obciążenia, prędkości, środowiska i kosztów. Obróbka cieplna może poprawić twardość, odporność na zużycie i wydajność zmęczeniową, podczas gdy precyzyjna obróbka pomaga uzyskać dokładną geometrię zęba i właściwy kontakt współpracujący.

Jakość produkcji staje się szczególnie ważna w przypadku zastosowań wymagających dużych prędkości lub dużych obciążeń. Małe odchylenia wymiarowe mogą mieć wpływ na kontakt zębów, luz, wibracje i hałas. Dlatego niezawodny producent powinien być w stanie kontrolować krytyczne wymiary i utrzymywać stałą jakość produkcji we wszystkich partiach.

Jinjiang Feida Machinery Co., Ltd.koncentruje się na elementach przekładni maszynowych i może wspierać klientów wymagających niezawodnych rozwiązań w zakresie przekładni do różnych zastosowań mechanicznych. W przypadku niestandardowych wymagań rysunki techniczne, wymiary, specyfikacje materiałów i warunki pracy należy omówić przed rozpoczęciem produkcji.

W jaki sposób właściwa konserwacja może wydłużyć żywotność przekładni?

Nawet dobrze wyprodukowana przekładnia może ulec przedwczesnej awarii w przypadku zaniedbania instalacji lub konserwacji. Wiele problemów z przekładniami nie jest spowodowanych samą konstrukcją zębów, ale zanieczyszczeniem, niewspółosiowością, nieodpowiednim smarowaniem lub nadmiernym obciążeniem.

1. Stosować odpowiednie smarowanie.Dobierz smar zgodnie z konstrukcją skrzyni biegów, prędkością roboczą, temperaturą i zaleceniami producenta.
2. Sprawdź wyrównanie.Niewspółosiowość wału może skoncentrować obciążenia na określonych częściach zębów i przyspieszyć zużycie.
3. Monitoruj reakcję.Nadmierny lub niewystarczający luz może powodować hałas, wytwarzanie ciepła i uszkodzenie zębów.
4. Utrzymuj system w czystości.Cząsteczki obce mogą uszkodzić precyzyjne powierzchnie zębów i przyspieszyć zużycie ścierne.
5. Sprawdź nietypowy hałas.Zmiany w dźwięku lub wibracjach mogą wskazywać na zużycie, nieprawidłowy kontakt lub problemy ze smarowaniem.
6. Unikaj przeciążenia.Powtarzanie operacji przekraczających zamierzony moment obrotowy może spowodować wygięcie zębów lub zmęczenie powierzchni.
7. Monitoruj temperaturę.Nietypowo wysokie temperatury mogą wskazywać na nadmierne tarcie, słabe smarowanie lub inne problemy ze skrzynią biegów.

Rutynowa kontrola jest szczególnie ważna w przypadku sprzętu pracującego w sposób ciągły lub pod zmiennym obciążeniem. Wczesne wykrycie nieprawidłowego zużycia jest zazwyczaj tańsze niż wymiana całej skrzyni biegów lub radzenie sobie z nieoczekiwanymi przestojami w produkcji.

Spiralne koła zębate stożkowe a proste koła zębate stożkowe

Obydwa typy przekładni są zaprojektowane do przenoszenia ruchu pomiędzy przecinającymi się wałami, ale ich geometria zębów powoduje odmienną charakterystykę działania.

Właściwy wybór ostatecznie zależy od warunków pracy maszyny, a nie po prostu od wyboru bardziej zaawansowanej konstrukcji. Wymagania aplikacji powinny zawsze określać konfigurację przekładni.

Jakich typowych błędów powinni unikać kupujący?

Zakup sprzętu może stać się skomplikowany, gdy kupujący skupiają się na jednej specyfikacji. Kilka błędów, których można uniknąć, może prowadzić do problemów z wydajnością lub kompatybilnością.

Profesjonalny dostawca powinien chcieć dokonać przeglądu wymagań technicznych, a nie po prostu wyceniać produkt w oparciu o jeden wymiar. Takie podejście jest szczególnie ważne w przypadku projektów maszyn OEM, zamiennych i niestandardowych.

Często zadawane pytania dotyczące przekładni zębatych stożkowych

Wniosek: Budowa bardziej niezawodnego systemu przesyłowego

Spiralne przekładnie stożkowe stanowią skuteczne rozwiązanie dla maszyn, które muszą przekierować moc obrotową pomiędzy przecinającymi się wałami, zachowując jednocześnie płynną i niezawodną pracę. Ich spiralna geometria zębów może pomóc poprawić charakterystykę styku, zmniejszyć wstrząsy mechaniczne i zapewnić stabilne przenoszenie momentu obrotowego.

Jednak sama jakość przekładni nie determinuje wydajności przekładni. Niezbędne jest prawidłowe połączenie geometrii, wymiarów, materiału, obróbki cieplnej, precyzji produkcji, smarowania i montażu. Kupujący powinni zatem ocenić całe środowisko operacyjne, zamiast wybierać sprzęt wyłącznie na podstawie rozmiaru lub ceny.

Dla producentów, integratorów sprzętu i nabywców części zamiennych współpraca z doświadczonym dostawcą może uprościć potwierdzanie specyfikacji i zmniejszyć ryzyko problemów ze zgodnością.Jinjiang Feida Machinery Co., Ltd.może współpracować z klientami w zakresie wymagań dotyczących przekładni maszynowych i niestandardowych rozwiązań w zakresie przekładni w oparciu o rysunki techniczne, próbki i specyfikacje zastosowań.
