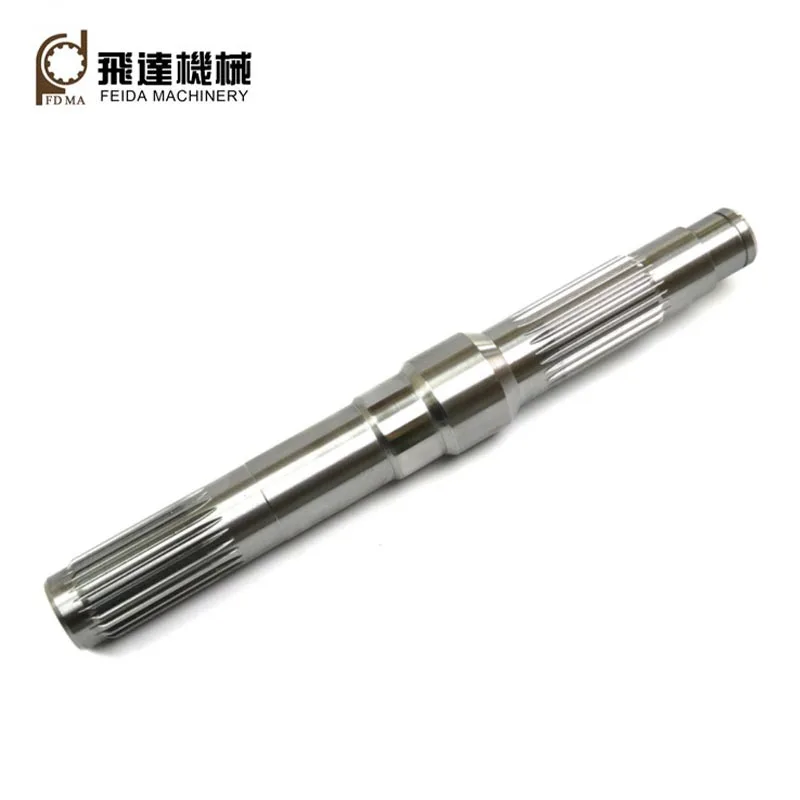

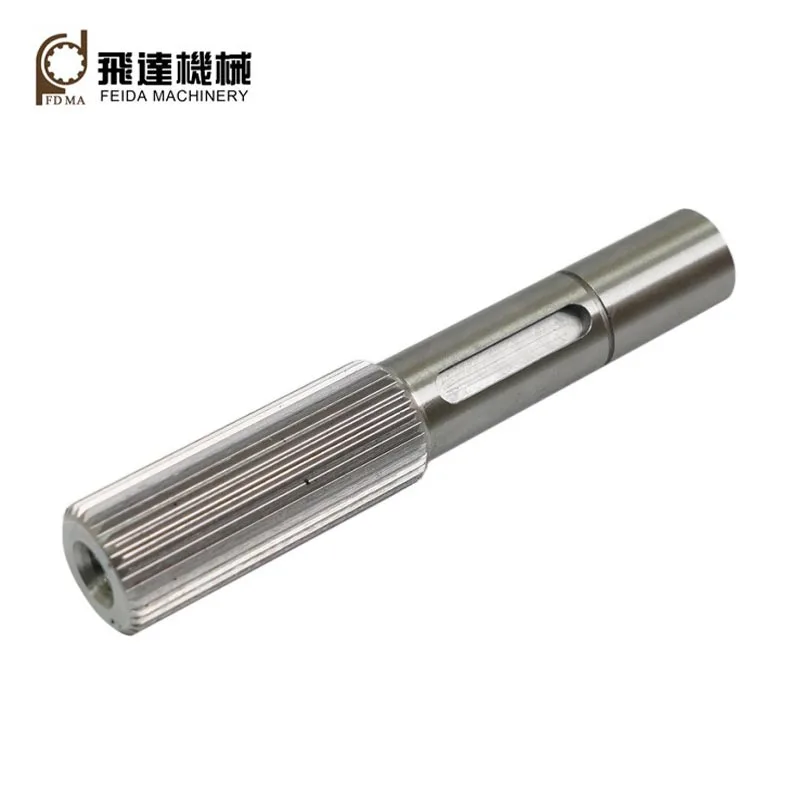

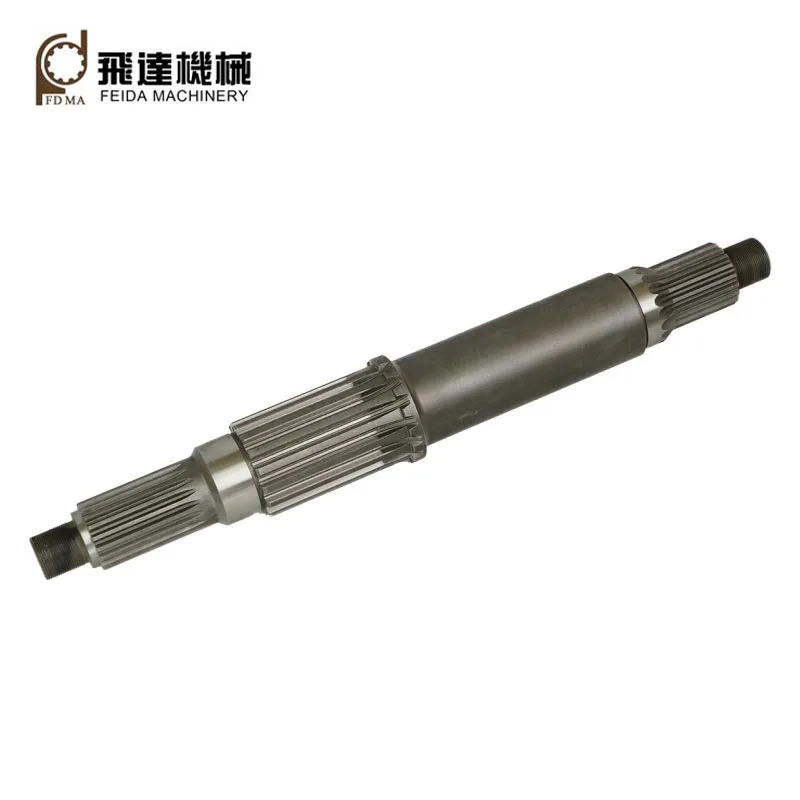

Wały wielowypustowe

Dostosowane przez fabrykę Feida Machinery, wały wielowypustowe są elementami mechanicznymi, które mają grzbiety lub zęby i funkcja poprzez zazębienie się z rowkami w współpracujących elementach, przenosząc moment obrotowy na współpracujące elementy. Dodatkowo transmitowanie moment obrotowy, mają również funkcje, takie jak pochłanianie niewspółosiowości, zwiększanie wytrzymałości, zmniejszanie wibracji i hałas, uproszczenie montażu i demontażu, przesuwanie osiowe itp.

Dwa popularne typy

1. Prostokątny: ze względu na proste zęby z prostokątnymi (płaskimi) wierzchołkami i korzeniami mają zalety prostej konstrukcji, niskich kosztów produkcji oraz łatwej obróbki i kontroli.
2.Ewolwenta: mają krzywizny ewolwentowe (podobne do zębów przekładni), zaokrąglone korzenie zębów, równomierną podziałkę, w wyniku czego funkcja samocentrowania, duża nośność, wysoka wytrzymałość i wymienność.

Podstawowy parametr

Moduł: M0,5-5
Stopień precyzji: ISO/DIN 6-10
Liczba zębów: im więcej zębów, tym większa nośność
Kąt nacisku: typowe wartości to 30, 37,5 i 45 stopni.
Mniejszy kąt docisku zapewnia większą nośność; większe kąty są lepsze dla połączeń przesuwnych.
Średnica podziałowa: teoretyczny okrąg odniesienia.

Aplikacja

Wały ewolwentowe nadają się do połączeń z dużymi obciążeniami, wysokimi wymaganiami dotyczącymi dokładności centrowania i dużymi wymiary. Są one zwykle używane w szerokim zakresie zastosowań, takich jak samochodowe układy napędowe, sterowanie mechanizmy, silniki łodzi, systemy śrub napędowych, wciągarki, silniki lotnicze, skrzynie biegów, mechanizmy różnicowe, skrzynie rozdzielcze itp.

Po ponad 30 latach rozwoju Feida Machinery ma obecnie trzy fabryki: jedną zajmującą się przekładniami mechanicznymi komponenty, jeden dla niestandardowych części precyzyjnych i jeden dla części blaszanych. Jesteśmy w stanie produkować wysokiej jakości splajn wały wykorzystujące techniki obróbki wielowypustów CNC (np. hobowanie, kształtowanie, przeciąganie, szlifowanie itp.) oraz wysoką jakość surowy materiały (np. 40Cr, 42CrMo, 20CrMnTi, 6061, 7075 itp.).

Cały proces obróbki

Surowce → Kucie → Toczenie → Obróbka wielowypustów → Frezowanie → Obróbka cieplna → Szlifowanie → Kontrola → Pakowanie i wysyłka

Główny sprzęt produkcyjny

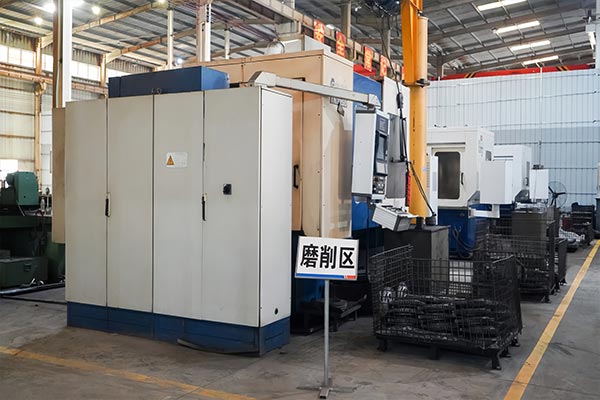

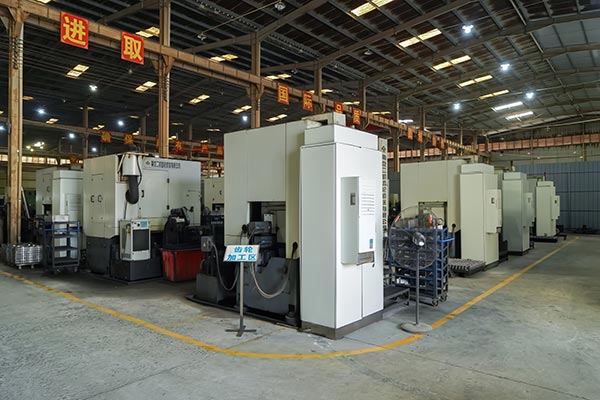

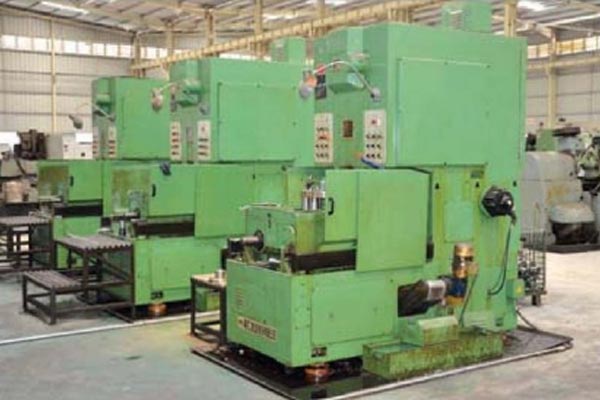

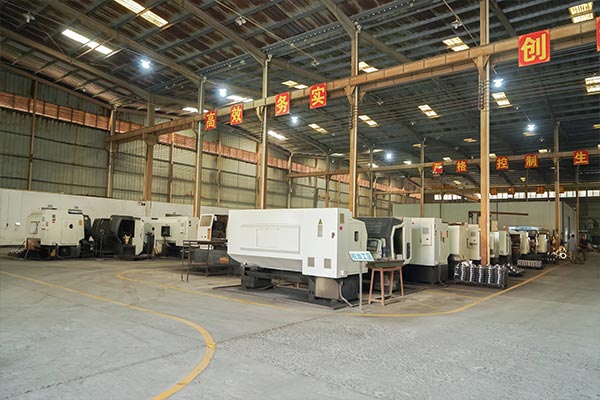

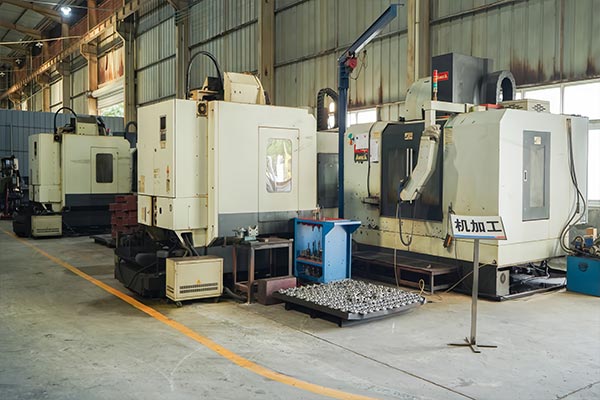

Dzięki ponad 30-letniemu rozwojowi Feida Machinery posiada kompletny zestaw zaawansowanej produkcji sprzęt m.in Tokarka CNC, frezarka CNC do kół zębatych, frezarka CNC do kół zębatych, maszyny do golenia kół zębatych CNC, maszyna do przeciągania wielowypustów CNC, przekładnia CNC szlifierka, CNC centrum obróbcze itp.

Obróbka cieplna

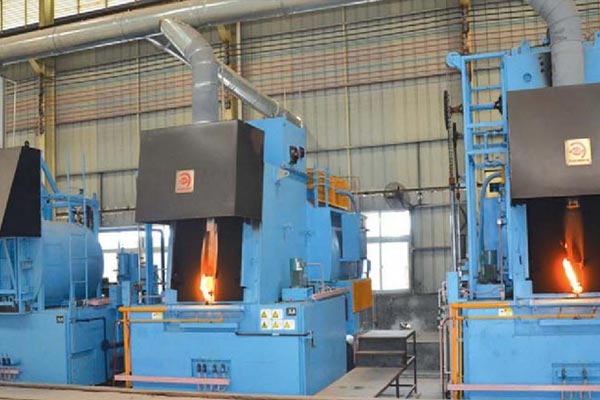

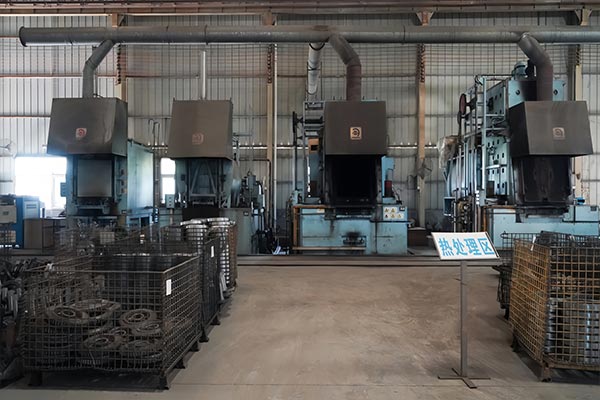

Nasze procesy obróbki cieplnej obejmują hartowanie i odpuszczanie, nawęglanie i hartowanie, hartowanie o wysokiej częstotliwości, węgloazotowanie, azotowanie itp. Dzięki obróbce cieplnej właściwości mechaniczne naszych wałów wielowypustowych można zoptymalizowany bardzo dobrze.

Często zadawane pytania

Jak gwarantujecie jakość precyzyjnych części?

Feida przeszła certyfikację systemu zarządzania jakością ISO:2015.
Wdrażamy wielostopniowy system kontroli jakości (QC):
Wstępna kontrola artykułu (FAI): Pełna weryfikacja wymiarowa przed rozpoczęciem produkcji masowej.
Kontrola jakości w trakcie procesu (IPQC): Pobieranie próbek odbywa się co 2–3 godziny podczas procesu obróbki.
100% kontrola końcowa: przed zapakowaniem każda część przechodzi końcową kontrolę wymiarów i wykończenia powierzchni.

Jakie są Twoje usługi posprzedażne?

Stworzyliśmy kompleksowy system obsługi posprzedażnej, który zapewnia terminowe wsparcie techniczne i rozwiązania aby mieć pewność, że klienci nie będą się martwić podczas użytkowania.
